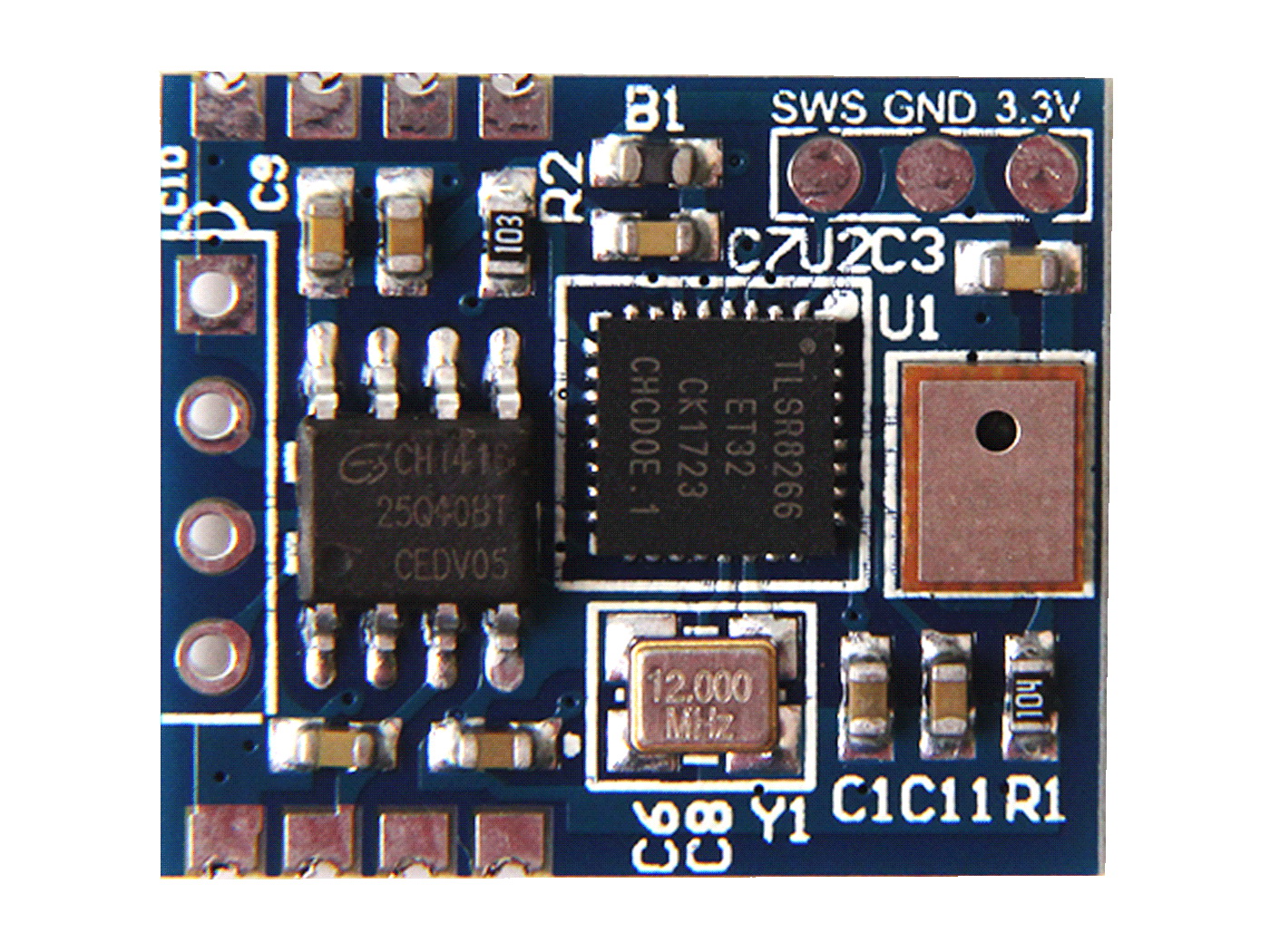

Heelight Core, modul recunoastere comenzi acustice, TLSR8266, iesire UART 3.3V, 102991005, Seeed

Descriere
Data Sheet

Heelight Core, modul recunoastere comenzi acustice, iesire UART 3.3V

Cind vorbim despre IoT oricine se gindeste in mod normal la modalitati de comunicare precum Zigbee, Wi-Fi, BLE, LoRa, etc.

Acest modul abordeaza comunicarea intre device-uri IoT dintr-o alta perspectiva: comunicarea acustica !!

Exista multe modalitati de a interactiona prin sunete si in acest domeniu vorbim mai intotdeauna de recunoastere vocala si procesare DSP a semnalului acustic. Oricum de aceasta data nu este cazul.

Acesta este un nou modul pentru recunoasterea unor semnale acustice predefinite (procesate digital) care furnizeaza o iesire seriala de tip UART TTL de 3.3V .

Fiecare semnal acustic de comanda este semnalizat pe iesirea UART printr-un cod unic.

Heelight Core este deci un modul echipat cu un sensor de sunet inteligent care poate recunoaste pina la 500 comenzi acustice preprocesate digital.

El a fost original dezvoltat de Longan Labs pentru comanda unui bec led multicolor.

Dimensiunea foarte mica a acestui modul 20mm x 17mm permite integrarea acestuia cu usurinta in orice proiect.

Modulul este prevazut cu posibilitatea de lipire pe PCB (gen componenta SMD) sau cu posibilitatea de a fi echipat cu un header 4-pin care il transforma in componente THT ce poate fi de asemenea lipita pe PCB sau plasata intr-un soclu.

Cum functioneaza? Simplu :

Device-ul master (Arduino, Raspberry, Beagle, etc.) emite unul din cele 500 de semnale acustice de comanda predefinite (a se vedea arhiva zip de la caseta "Datasheet");
Modulul receptor echipat cu Heelight Core va "auzi" acest semnal acustic si daca il va interpreta corect va furniza la iesire codul serial corespunzator acelei comenzi; mai departe depinde de aplicatia slave cum va reactiona la acel cod/semnal acustic; (e.g: daca se emite sunetul 0.wav Heelight Core va furniza la iesirea seriala un cod de forma FF FC 20 00; daca se emite 1.wav, Heelight Core va furniza la iesirea seriala un cod de identificare de forma FF FC 20 01, etc.)
Nu exista neajunsuri legate de compatibilitate pe "interfata acustica" ; trebuie doar sa aveti in vedere zgomotul de fond, distanta emitator-receptor si calitatea difuzorului care face emisia comenzii acustice.

Caracteristici

Dimensiuni mici: 20x17mm
500+ sunete de comanda
Conectare pe breadboard sau pe PCB
10m distanta de control tipica
iesire UART alimentare si nivele de 3.3Vcc
implicit 9600 baudrate

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala.
