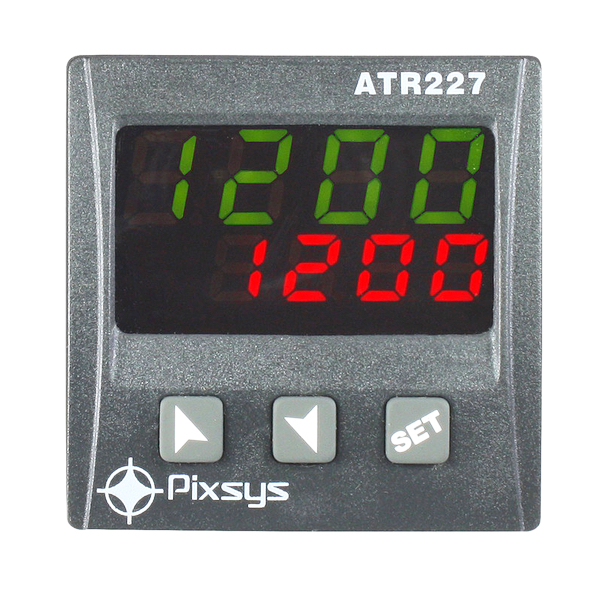

Termostat, regulator multifunctional, intrare universala, 48x48mm, montare panou, 2 relee, 24-230VAC, ATR227-11ABC

Controler de temperatura 48x48mm (1/16 DIN), un setpoint de proces, si un setpoint de alarma cu 2 praguri

(exemplu: prag de temperatura maxim si prag de temperatura minim).

Intrarea este programabila pentru diferite tipuri de sensori RTD/Thermocouple; sunt disponibile iesiri de releul si SSR.
Trebuie de asemenea remarcat domeniul extins aferent sursei de alimentare 24 la 230V AC/DC cu isolare galvanica.
Functiile software includ declansarea in cascada/burst a SSR ului si controlul in faza. In acest fel se pot controla mai usor sarcini monofazate inductive.

Box: 48x48 (front panel) x 90 mm

Power supply: 24..230V AC/DC ±15% 50/60 Hz (galvanical isolation 2500V)

Power consumption: 5,5VA

Display: 4 digits 0,4" green + 4 digits 0,3" red

Operating conditions: Temperature 0-45 °C, humidity 35..95 RH%

Material:

Box: Polycarbonate self-extinguishing.

Front panel: ABS UL94V0 self-extinguishing

Weight: Approx. 130 g

Sealing: IP65 (Front Panel) , IP20 (Box and terminal bloks)

Quick set-up options

Memory Card microUSB, software LabSoftView, EASY-UP codes

1 Configurable

    Res. 16bit, selectable for K, J, S, R, T, E, N, B

       (automatic compensation of the cold junction 0..50 °C, ± 0,2% F.S. ± 1 Digit F.S.),

    thermoresistance PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K),

    process signals 0/4..20mA (25000 points), 0..10V (22000 points), 0..60mV (16000 points),

    potentiometer F.S. 6/150Kohm (50000 points).

Sampling time/ Resolution: 100 ms (frequency 10 Hz)



1 digital input:

    1 PNP, 1/2 setpoint selection , Run, Auto/man regulation, tuning start,

                exchange Heat / Cool control , reset outputs



Outputs

2 Relays: Relay 2A - 250 V AC resistive charge

1 Digital: PNP 12VDC - max 30 mA,

                synchronized with main power supply for optional Burst Firing/Phase angle (code 12ABC)

Control algorithms: ON-OFF with hysteresis, P., P.I., P.I.D., P.D. time proportioned

Output control: Phase angle, burst firing and advanced burst firing control

Tuning: Manual o automatic

Data protection: Lock of control / alarm setpoint, access to parameters by password

Alarm modes: Absolute / Threshold, band, high / low deviation. Alarm with optional manual reset

Auto/ Man function: Command output percentage

Soft-Start: Rising gradient expressed as Degrees / Hour
