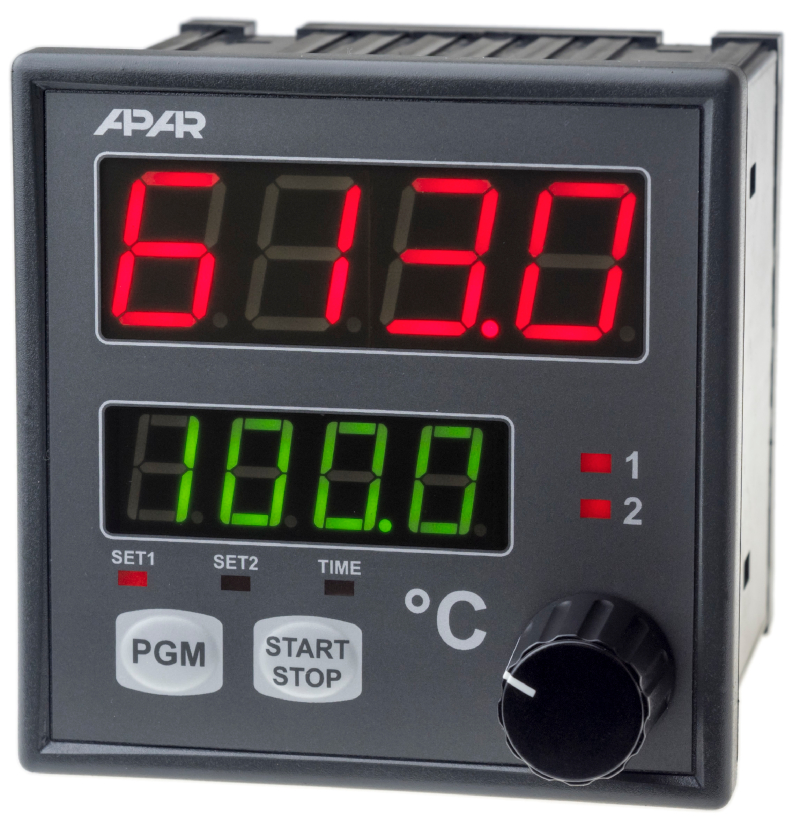

Ieșiri de supraveghere : P1/SSR1, P2/SSR2

Semnale de operare timer : 'TIME' LED, P2/SSR2

Interval : 0...8640 minute (144ore)

Intrare binară START/STOP : contact N.O. sau tensiune



     Folosind funcția de timer este posibil ca procesul să fie controlat în funcție de timp. Acesta controlează regulatorul prin 3 parametrii de configurare:



ctyp - acest parametru definește tipul de control și comportamentul ieșirilor. Acesta poate fi schimbat între:

                          = cont - ieșirile de control ignoră setările de timer ( mod de control continuu )

                          = time - ieșirile de control sunt controlate de timer ( mod de control limitat de timp ). În acest mod începutul timerului și începerea reglării este definit de trig și de butonul START/STOP ( sau intrarea binară ), iar durata este setată în parametrul tiMe, care după numărătoarea inversă, ieșirea de control se oprește.

                          = dELA - la pornire va începe numărătoarea inversă, unde ieșirile de control sunt dezactivate și la final se activează modul de control continuu ( mod de control continuu cu activare întârziată )



trig - acest parametru determină momentul în care începe măsurarea și reglarea. Acesta poate lua valorile:

                          = MAnu - începutul și sfârșitul măsurării și reglării sunt întotdeauna activate manual folosind butonul START/STOP sau de un semnal de intrare binar. După terminarea numărătorii, reglarea este oprită.

                          = SuPL - începutul măsurării și a reglării este declanșată la pornire

                          = SEt1 sau SEt2 - începutul timerului este setată de atingerea valoarii SEt1 sau SEt2. După pornirea alimentării, reglarea este activată, iar dioda TIME clipește rapid ( 4 ori / sec. ) aștepând condiția să înceapă timerul.



tiME - valoarea de timp, afișată pe afișajul de jos. Numărătoarea inversă este semnalată prin dioda TIME care luminează cu o frecvență de 1 dată / sec. Timerul poate fi semnalizat suplimentar cu ajutorul ieșirii de control P2/SSR2, comportamentul ieșirii este determinată de următoarele valori ale parametrului out2 :

                          = rEon - ieșirea P2/SSR2 este oprită în timpul numărătorii inverse și pornită când nu este.

                          = rEof - ieșirea P2/SSR2 este pornită în timpul numărătorii inverse și oprită când nu este.

                          = rEPu - ieșirea P2/SSR2 este pornită timp de 3 secunde după terminarea numărătorii inverse.



Observații:



- START/STOP și intrarea binară au prioritate, având posibilitatea de a porni sau opri funcția de timer în orice moment.

- nu folosiți autotuning sau programare ( ramping ) simultan cu funcțiile de timp având control la operațiile de ieșire ( ex. pt ctyp = time sau ctyp = deLa ).

- intrarea binară este activată de tensiune scăzută ( U<0.8V ) sau scurtcircuitarea contactelor.

- Funcțiile de timp ON-OFF sau PID pot fi utilizate, dar numai cu parametrii preselectați.
